塑料轉子流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LZS
- 測量范圍：0-60m3/h
- 精度等級：±2.5%
- 公稱通徑：DN4-DN100
- 適用介質：液體，氣體
- 工作壓力：＜1MPa
- 工作溫度：≤120℃
- 供電方式：刻度顯示
- 訂貨號：FRE133003UWW
塑料轉子流量計概述
LZS系列塑料轉子流量計具有結構簡單、重量輕、耐腐蝕、不易破碎、無毒無味、使用方便等特點。主要用于化工、輕工、醫(yī)藥、食品等部門中，用來測量液體的流量。
塑料轉子流量計結構及原理

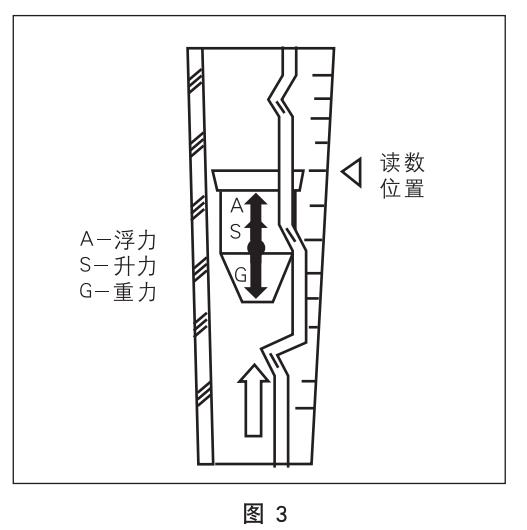

主要由小端向下，大端向上垂直安裝的透明塑料錐管和在錐管內可上下移動的浮子作為測量元件，與螺母、接管、止檔及“O”型圈等構成。當流體在錐管內自下而上流動時，在浮子上下產生壓差，使浮子上升，當此壓差與浮子重力、浮力及粘性力處于力平衡時，浮子處于靜止位置，當流量變化時，流經錐管與浮子間環(huán)隙處流體的流速變化，浮子上下的壓差相應變化，浮子作上下移動，因此浮子靜止位置的高度可作為流量的量度。

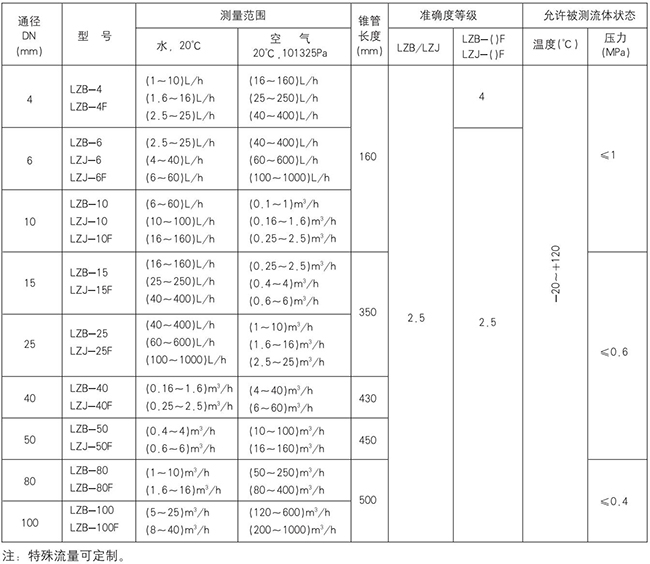

塑料轉子流量計技術參數

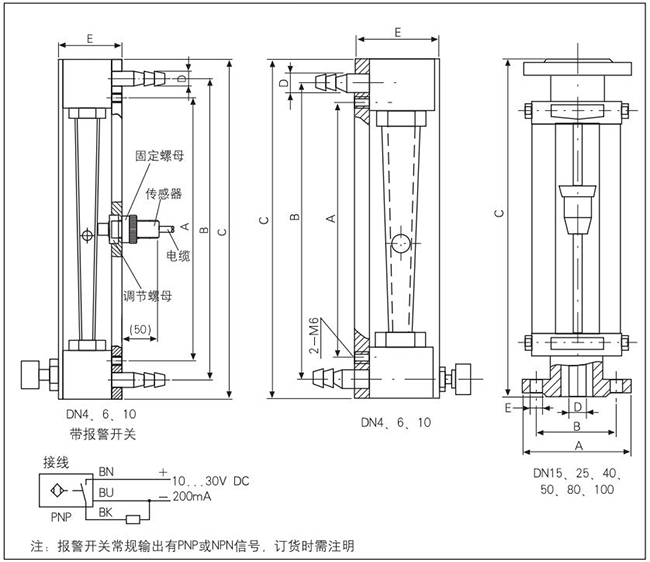

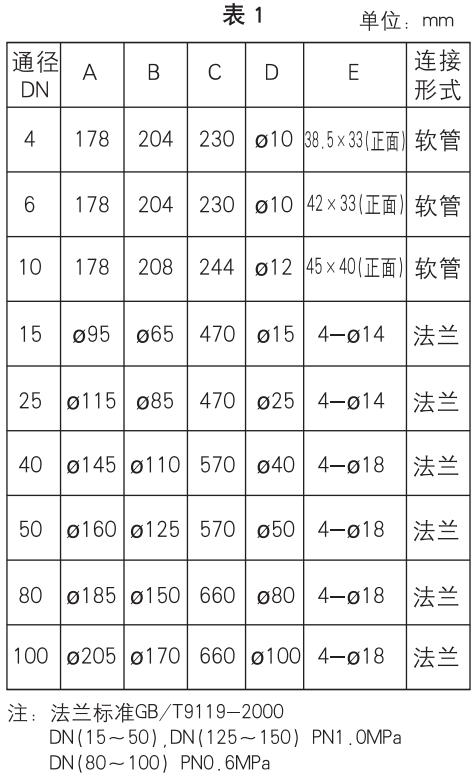

塑料轉子流量計外形及安裝尺寸
塑料轉子流量計接觸測量流體的零部件材質
塑料轉子流量計型號規(guī)格
全不銹鋼型LZB（）B LZB-（）Bo
·法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304，型號為LZB-（）B。
·接液材質如需選用316，則型號為LZB-（）Bo，需定做。
·如需不銹鋼內襯PTFE，則型號為LZB-（）BF（316為BoF），需定做。
全四氟型（DN3～DN10）LZB-（）F4
·基座、浮子、針閥采用聚四氟乙烯（PTFE）。支承板、螺絲等采用不銹鋼。
塑料轉子流量計使用案例
