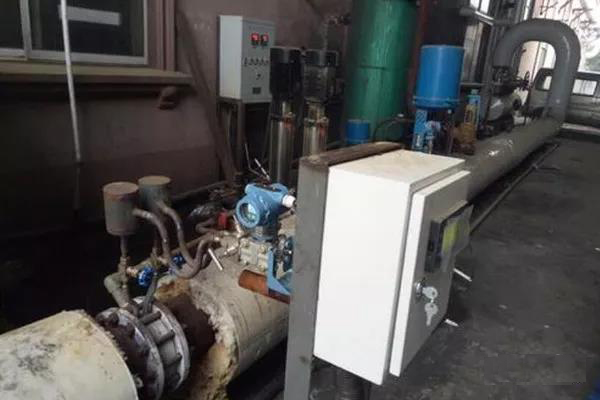

蒸汽管道計量表安裝規范
流量測量的精度和差壓式流量計安裝是否符合要求有很大關系，一般要求如下：
1.安裝時必須保證節流件開孔與管道同心.節流件端面與管道軸線垂直。節流件上、下游必須有一定長度的直管段
孔板流量計需前10D，后5D
V錐流量計需前5D，后1-3D
彎管流量計就安裝在彎頭上。
2.導壓管盡量按*短距離敷設在3-50m之內，為了不在此管中聚集氣體和水分，導壓管應垂直安裝。安裝時其傾斜率不應小于1:10.異管用直徑10-12mm的銅、鋁或鋼管。
3.測量液體流量時，*好差壓計安裝在低于節流裝置的位置. 如果一定要安裝在上方.在連接管路*高點要裝帶閥門的集氣器，在*低點安裝帶閥門的沉降器，以便排出導管中氣體及沉積物。
4.測量氣體流量時，*好把差壓計裝在高于節流裝置處，如定要裝在低處時，在導壓管*低處要裝置沉降器，以便排出冷凝液及污物。
5.測量粘性、腐蝕性或易燃介質時，應安裝隔離器。隔離器的用途是保護差壓計不受被測介質的腐蝕和沾污.隔離器是兩個相同容器，內部充以化學性質穩定且與被測介質不起作用和溶融的液體。為了方便使用.有的歡壓計本身已充有工作液，用隔離膜與被測介質隔開.
6.測量蒸氣流量時，差壓汁與節流裝銳之間的安裝與測液體時基本相同，為保證兩導管內冷凝水位在同一高度，在靠近節流裝置附近.安裝冷凝器.此外，它還可防止熱汽作用于差壓計上，冷凝器是兩個并排安裝的容器。下部與差壓計相通，中間有兩個水平孔用異壓管與節流裝置的取壓裝置相連。冷凝器中保持恒定液位。
7，特別注意在比較寒冷的地區要做好保溫和伴熱處理，防止引壓管上凍。
